BF-10 (LLK-A)

Wo der klassische Hochleistungs-Laserkabel Steckverbinder LLK-B mit seiner 15mm-Ferrule und dem recht großvolumigen Steckerkörper zu groß und unhandlich ist, kommt der deutlich schlankere und kleinere LLK-A zum Einsatz. In der Version von BLNFBR heißt dieser BF-10.

Unser Aufbau zeichnet sich durch eine extrem genau gefertigte Ferrule aus, in der die von Hand präzise polierte Faser ebenfalls von Hand mittels Meßmikroskop hochgenau mittig justiert wird. Selbstverständlich enthalten alle Steckverbinder einen Temperaturschalter, der den Sicherheitskreis des Lasers bei Überhitzung der Ferrule unterbricht. Vergoldete Federkontakte mit kurzem Federweg stellen sicher, dass erst bei vollständig gesteckten Fasersteckern der Sicherheitskreis geschlossen wird und der Laser in Betrieb gehen kann.

Hochwertige Materialien, geringe Fertigungstoleranzen und umfangreiche Prüfverfahren stellen sicher, dass Laserkabel mit BF-10-Steckern auch im rauen Portaleinsatz sowie für anspruchsvolle handgeführte Schweißanwendungen einsetzbar sind.

Der BF-10 ist mechanisch und elektrisch kompatibel zum Trumpf LLK-A. Alle LLK-A mit klassisch poliertem Faserende mit oder ohne LaserCap (Schutzglas) lassen sich durch den BF-10 ersetzen. Ausführungen mit angespleißtem Quarzblock sind derzeit nicht lieferbar.

Anwendung

  • High-Power Laser
  • Laserschweißen, Lasermarkieren, Laserschneiden
  • Laboranwendungen

Vorteile

  • kleine Gehäuseabmessungen
  • robuster, verdrehgeschützter Metallschutzschlauch
  • mechanich und elektrisch kompatibel zum LLK-A

Standardeigenschaften

  • Metallschlauch, Stahl, verzinkt,doppelt gefalzt (Agraff),
    mit Kupfer-Geflecht und PU-Beschichtung (Rapsgelb, RAL1021)
  • Auskoppelstecker mit Verdrehsicherung
  • IR-hochreflektive Faserführung

Sicherheitseinrichtung

  • Faserbrucherkennung kompatibel zu LLK-A
  • Stecküberwachung mit vergoldeten Federkontakten mit kurzem Federweg
  • beidseitig integrierter Temperaturschalter 80°C,
  • Sicherheitskreis-Widerstandswert  ca. 0,6 - 1 Ohm/m
  • Sicherheitskreis-Anschluss-Stecker DIN 3pol. C091A male (DIN EN 60130-9 / 41 524, IP40)

Optionen

  • Schutzfenster mit AR-Coating - λ: 630-650nm, 900-1080nm (LC, LaserCap)
  • Ausgangsstecker aus Edelstahl mit Knickschutzfeder für handgeführte Anwendungen (FA)
  • Knickschutzfeder für Geräte-Wanddurchführungen mit Icotek-Elementen (FD)
  • Sicherheitskreis mit 9pol. Sub-D Stecker oder Adapterkabel
  • Temperaturschalter mit 60 ... 90°C wählbar
  • Mode-Strip Konfiguration für Ein-und Ausgangsstecker
  • für Low-Power- oder Laboranwendungen ohne Sicherheitseinrichtungen lieferbar
  • Hybrid-Versionen mit verschiedenen Steckertypen (SMA905, BF-D81)
  • kundenspezifische Anpassungen möglich
BF10 (LLK-A)

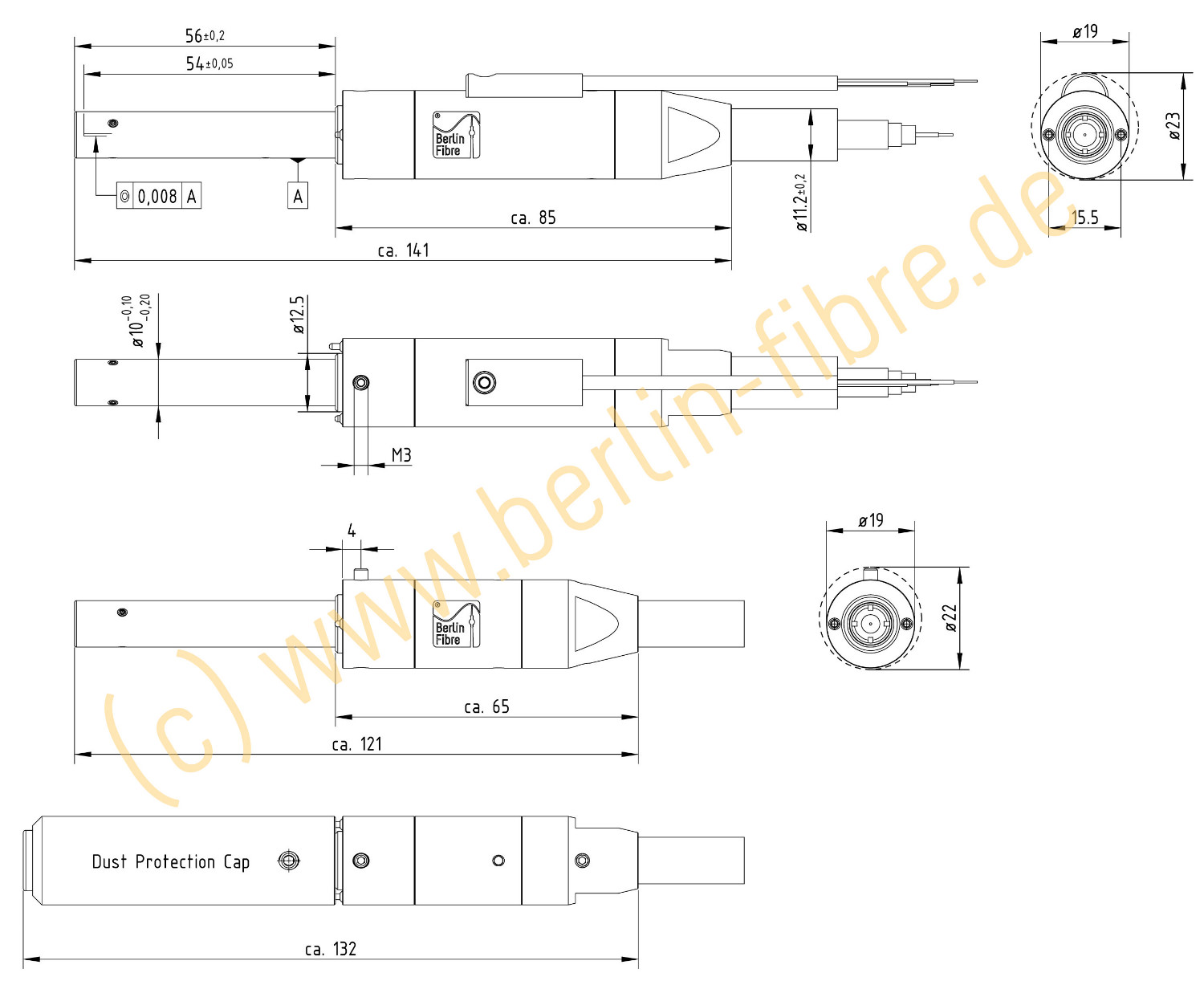

Abmessungen BF10 (LLK-A)

Faserkonfigurationen

Wellenlängenbereich

  • IR 350 ... 2400 nm (VIS-IR, low OH)

Faserquerschnitte

  • 50/480 µm
  • 100/480 µm
  • 200/480 µm
  • 400/480 µm
  • 100/720 µm
  • 200/720 µm
  • 300/720 mm
  • 400/720 µm
  • 600/720 µm

Numerische Apertur

  • 0,22 ±0,02
  • 0,12 (auf Nachfrage)

Kabellängen

  • 5 ... 25 m

weitere Faservarianten

  • Triple-Clad-Fasern für Diodenlaser mit schwierigen Strahlprofilen
  • beigestellte Fasern
  • kundenspezifische Fasern

technische Daten

Steckertyp BF10 (LLK-A)
Ferrulendurchmesser 10mm -10/-20µm
Ferrulenlänge 56 mm ±0,2mm
Faserposition 54 mm ±0,05mm, ab Anschlag
Faser-Zentrizität <8 µm
Gesamtlänge Einkoppelstecker: 141 mm +3 mm Auskoppelstecker: 121 mm +3 mm
max. Durchmesser (für Durchfügrungen) Einkoppelstecker: ca. 23 mm Auskoppelstecker: ca. 22 mm
Gehäusematerial PEEK, schwarz Aluminium, grün eloxiert

Artikelnummer-Schema

Beispiel: 201013.XXYY.KD.LC.FG.FA

201013 - Steckerversion, Ausführung 4 (2022)
XX - Faserdurchmesser: 05 = 50 µm, 10 =  100 µm ...
YY - Länge: 02 = 2 m, 10 = 10 m
optional:
KD - Kundenkürzel, bei speziellen Kundenausführungen
LC - LaserCap (AR-Coating: λ: 630-650nm, 900-1080nm),
FD - Knickschutz Gerätedurchführung, für den Einbau in Lasermaschinen
FA - Knickschutzfeder am Auskoppelstecker, Stecker VA statt Alu
